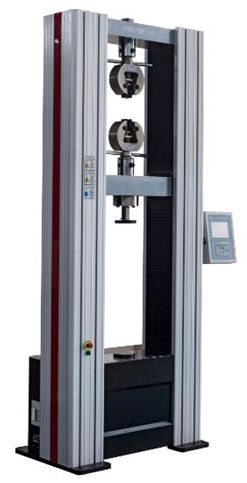

龙门式数显电子拉力试验机
主要用途
本机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、
塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、
顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
主机结构
该机采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组
成门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速
系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样
的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
综合性测试平台
本机单片机作为硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。
试验力测量：
负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用
户需求配置多个传感器，实现试验力宽范围的测量。
位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统
采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具
有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
变形测量系统
可根据试验标准的要求来选配大变形测量系统
保护装置
根据不同的试验，可调节限位保护开关位置，最有效防止夹具对撞。
具有过载、过流、漏电等保护功能。
|
产品名称 |
数显式控制电子万能试验机（门式框架结构） |
||||||||
|
产品型号 |
WDS-5S |
WDS-10S |
WDS-20S |
WDS-50S |
|
||||
|
结构形式 |
门式结构 |
||||||||
|
最大试验力（KN） |
5 |
10 |
20 |
50 |
|
||||
|
试验力级别 |
1级 |
||||||||
|
试验力测量范围 |
2%--100%FS |
||||||||
|
试验力示值相对误差 |
≤示值的±1% |
||||||||
|
力分辨率 |
1/500000 |
||||||||
|
位移测量装置 |
光电编码器 |
||||||||
|
位移示值相对误差 |
≤示值的±1% |
||||||||
|
位移分辨率（mm） |
0.01 |
||||||||
|
位移速率调节范围（mm/min） |
0.05-500无极调速 |
||||||||
|
安全保护装置 |
机械限位保护和软件过载保护 |
||||||||
|
有效拉伸空间（mm） |
650 |
||||||||
|
有效压缩空间（mm） |
600 |
||||||||
|
有效试验宽度（mm） |
350 |
350 |
350 |
420 |
|
||||
|
楔形夹具夹持方式 |
手动加紧/液压自动加紧 |
||||||||
|
压缩附具(mm) |
压盘直径φ120或定制 |
||||||||
|
主机外形尺寸（mm） |
690×380×1650 |
690×380×1650 |
690×380×1650 |
755×355×1780 |
|
||||
|
主机电源 |
0.5KW/AC220V±10% |
0.5KW/AC220V±10% |
0.5KW/AC220V±10% |
0.75KW/AC220V±10% |
|||||
|
主机重量（KG） |
320 |
320 |
340 |
420 |
|||||
